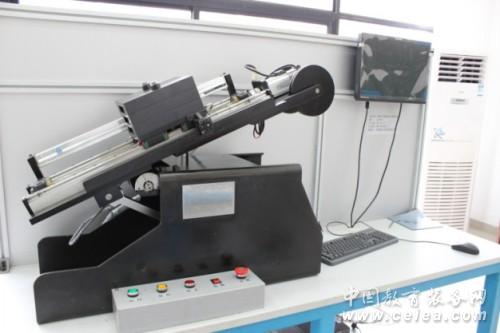

線性驅動力性能分析實驗臺
本實驗臺圍繞機床線性驅動單元及動力學參數測量和應用可行性分析進行設計,包含基礎性、驗證性和設計性，集機械、電子、測控技術與一體.
可開展驅動動力性能測試，伺服系統結構原理認識，不同慣量、負載伺服參數設置與調節，伺服系統波形觀測與分析，機床動態性能檢測及修正等訓練�？晒⿲W(xué)生自主實驗，完成理論分析與實驗驗證的完整過程。完成理論計算分析后，自主模擬不同慣性載荷、外部阻力、驅動力方向等工況情況下，對電機、絲杠、導軌的選型和校核驗算，進行動力學性能參數分析。
可完成的參數分析實驗
|
序號
|
實驗內容
|
說 明
|
|
1
|
運動速度及加速度檢測及分析計算
|
通過運動控制卡對直線運動位移、速度和加速度等測量、分析與控制實驗
|
|
2
|
絲桿、導軌選型實驗
|
對不同負載、角度和干擾等情況下的定位精度進行核算分析，確立不同工況下絲桿導軌的選型方法
|
|
3
|
電機驅動性能分析設計
|
通過測量不同工況下電機電流和電壓的輸出變化，對應其定位精度的分析，了解直線運動電機選型的基本方法
|
|
4
|
水平位移、位置誤差分析
|
通過測量不同工況下電機電流和電壓的輸出變化，對應其定位精度的分析，了解直線運動電機選型的基本方法
|
|
5
|
步進/伺服電機驅動控制實驗
|
正轉、反轉、速度、加速度、轉速以及細分驅動器的應用方法
|
|
6
|
運動控制卡實驗
|
單軸運動控制、位置控制、回原點、數據采集等實驗
|
|
7
|
位移與負載效應實驗
|
利用負載變化對輸出電流、加減速、定位精度進行測量與分析，對比不同載荷情況結果變化，得出位移與負載效應的變化關系
|
|
