產品型號：YXSPACE-SP2000
產品代碼：1001
產品價格：50000
產品編碼：10001
計量單位：臺
折 扣 率： 9.5
最后更新：2020-11-26
關 注 度：2492
生產企業：南京馳巽電氣科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

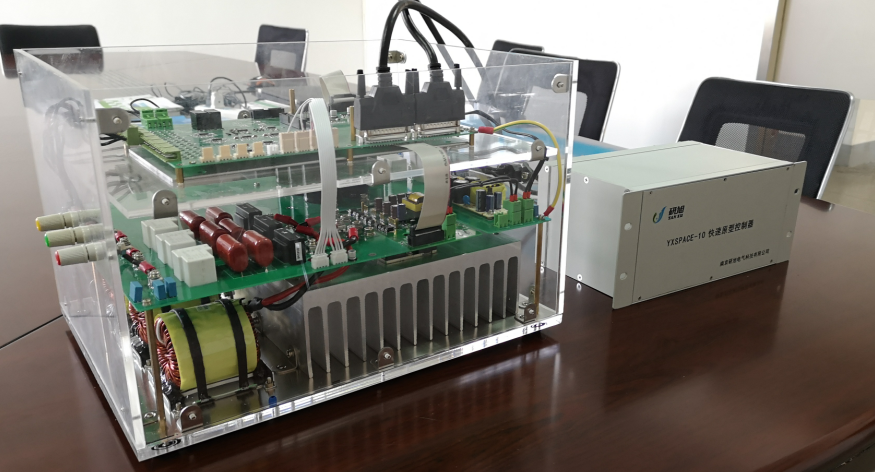

產品詳細介紹1.支持Simulink代碼自動生成和基于模型的程序設計；算法的Simulink模型可直接仿真下載到快速原型控制器的過程，能方便地使用Matlab/Simulink進行控制算法設計并在線實時仿真的功能；
2.控制器需采用雙DSP+FPGA雙核結構，控制主頻至少150MHZ，對簡易控制算法，可實現20us仿真步長；
3.需采用總線擴展方式，采用插卡方式，各個子板卡可進行擴展，不接受單板卡方式；
4.Simulink中需具備此RCP控制器的硬件封裝庫，可直接調用并控制控制器的某一個管腳；
★5.板卡資源參數如下：
機箱插槽 ：6槽機箱
實時控制器： TMS320F28377+FPGA（針對簡易控制算法，可實現20us仿真步長）
Simulink板： 8路內部12位AD，1路SCI，5路DI（包含1路QEP接口和1路通用DI），6路DO（6路PWM）；
PWM板 ：16路DO（包含12路PWM和4個通用DO），8路DI（包含1路QEP接口和4路通用DI）；
AD采集板： 16路16位AD（±5V和±10V輸入范圍可選）；
DA輸出板： 8路DA（±10V輸出）；
通用DIDO板 ：8路通用DO和16路通用DI。
同步通信單元 ：一路100M網口，一路隔離485/232/CAN接口
6、將Simulink模型與快速原型控制器硬件結合在一起，下載到控制器中執行，控制器運行過程中，此軟件可以將Simulink模型中想要查看的各類控制量直觀顯示，也可以隨時修改各類控制參數，讓控制器實時響應，從而實現真正的在線仿真。
7、在線仿真運行界面，采用組態方式，科研者根據自己需求，可以隨意添加控件，具備實時錄波功能，可完整錄制整體系統運行的波形數據，同時數據可以保存為mat和xls格式，波形數據可以通過matlab軟件直接打開并查看。
8、軟件具備三類設置，包括通信IP、板卡的數量設置；PWM設置，主要指示PWM的頻率值，死區值，以及動作有效值，編碼器精度值等；顯示界面設置，用于最終的數據查看以及設置。顯示界面中包括遙控、遙調、遙信、遙測、示波器控件。
9、組態化軟件需具備遙控、遙調、遙信、遙測、示波器控件。
1）遙控控件，若DO控制源由RCP軟件控制的話，可以通過此控件控制DO信號，OFF表示DO輸出低，ON表示DO輸出高。
2）遙調控件，此控件為浮點型控件，用戶可以在線隨時修改此控件值，傳遞給仿真機，此控件與simulink庫中的GetData驅動配合使用。
3）遙信控件，可以監測仿真機外擴的DI信號，燈亮的時候表示DI接收為高電平信號，燈滅的時候表示DI接收為低電平信號。
4）遙測控件，可以查看仿真機上傳的數據值，此值為慢速數據，不需要實時觀察的變量，可以用此控件來顯示。此控件與simulink庫中的Static驅動配合使用。
5）示波器控件，通過此控件可以查看實時變化的數據，其傳送速率可以與控制頻率相等，不丟點的查看數據波形。同時此控件可以控制采集深度，方便用戶更加清晰的查看仿真機的控制效果。此控件與simulink庫中的Scope驅動配合使用。
10、系統需具備以下配置功能：
通訊設置，主要設置通信的IP地址；
PWM_A設置，對PWM_A板卡的PWM進行設置，主要設置PWM的頻率值，死區值，倍頻值，互補設置，相位使能等；
PWM_B設置，對PWM_B板卡的PWM進行設置，主要設置PWM的頻率值，死區值，倍頻值，互補設置，相位使能等；
DO設置，主要設置DO的控制源，要么由simulink模型控制，要么由rcp軟件控制；
QEP設置，主要設置編碼器的精度。
開始通信：表示仿真機與RCP建立通信關系；
停止通信：表示仿真機與RCP斷開通信關系；
復位：表示對仿真機整體進行復位操作；
保護：通過保護界面設置值，可以輔助仿真機按照極限值進行保護；
啟動仿真：通知仿真機運行simulink模型；
開始錄播：將仿真機上傳的值保存，以便分析查看。 |
|
