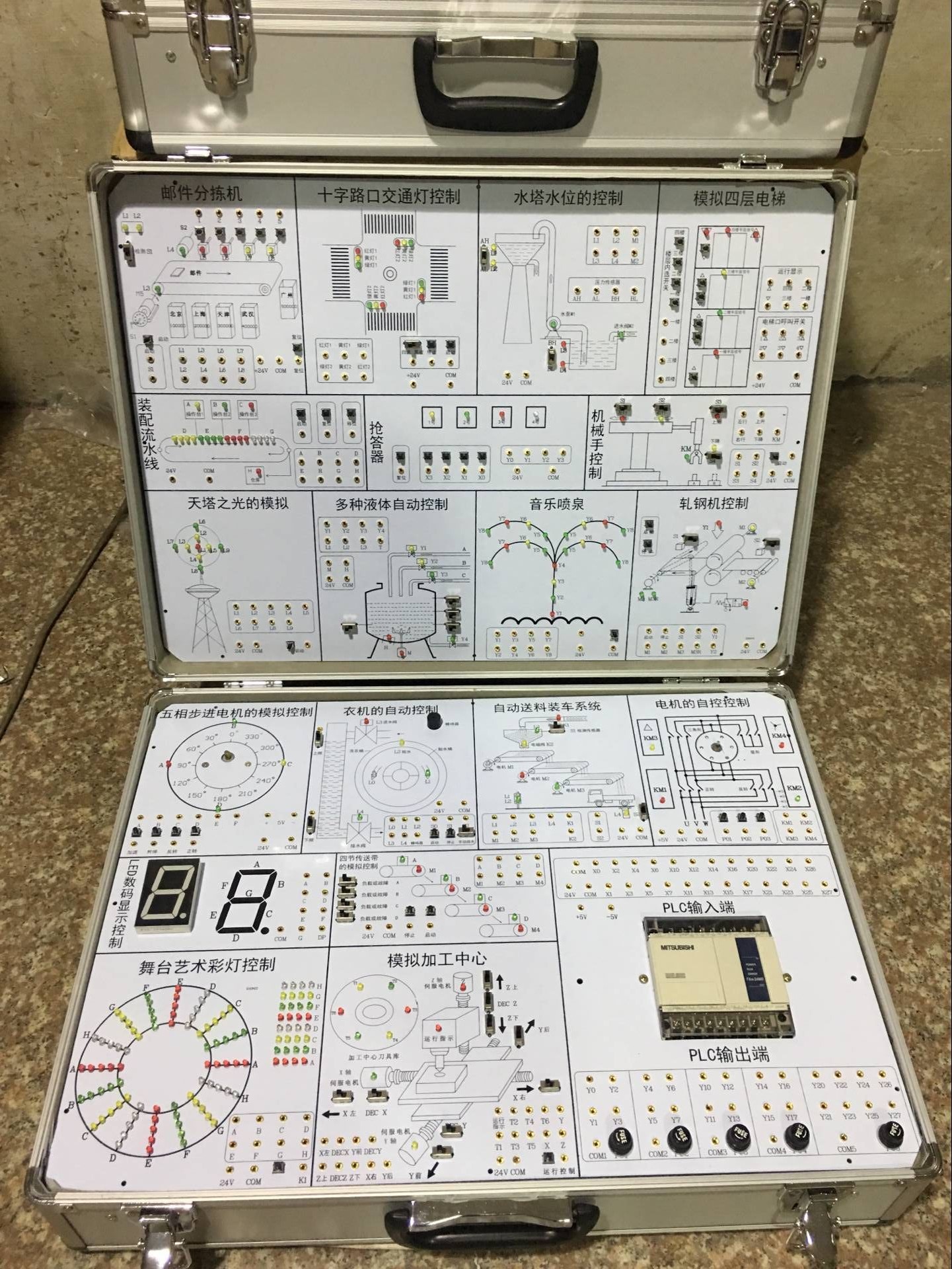

PLC可編程控制器實驗箱模電數電電路學習
|
 |
產品型號：實驗箱
產品代碼：05
產品價格：2980
產品編碼：05
計量單位：套
折 扣 率： 9.5
最后更新：2020-04-29
關 注 度：4169
生產企業：溫州鵬悅教育裝備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹有意向者直接電話或者微信聯系：15968705370
技術指標及配置
1、電源輸入：AC：220V，50Hz
2、電源輸出：DC：24V/1.5A
3、工作環境溫度：－10℃～＋40℃ 相對濕度<85%(25℃)
4、機箱及外型尺寸：采用鋁合金型材
5、主機：根據用戶要求選擇，常用的是三菱FX-1N-40MR(24輸入/16輸出)、S7-200系列 CPU226（24輸入/16輸出）（根據用戶要求：可以用其它品牌）
6、模擬控制模塊標準配置如下：
1）裝配流水線的模擬控制
2）LED數碼顯示控制
3）五相步進電機的模擬控制
4）十字路口交通燈控制
5）液體混合裝置控制的模擬
6）三層電梯控制系統的模擬
7）機械手動作的模擬
8）四節傳送帶的模擬
9)天塔之光
10)水塔水位的控制
7、模擬控制模塊選配如下：
1） 軋鋼機控制系統模擬（用戶選配）
2） 郵件分揀系統模擬（用戶選配）
3） 霓虹燈飾模擬（用戶選配）
4） 運料小車控制模擬（用戶選配）
8. 實物控制選配如下：
1）4相步進電機，直流電機（用戶選配）
2）3相交流異步電動機的驅動與控制（（用戶選配）
9. RS485通信模塊應用與程序設計（（用戶選配）
10．組態棒圖實驗教學（用戶選配，一個實驗室配一套）
*.組態棒圖網絡教學 采用MCGS工控組態軟件，在MCGS通用版組態環境下，任何實驗都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實驗動態跟蹤教學。
*.PLC主機網絡實驗教學 配備有485通信模塊，教師端電腦（主站）跟N臺PLC主機（從站）進行直接通信實驗（即進行1：N通信），任一臺PLC主機（主站）跟7臺PLC主機（從站）進行直接通信實驗（即進行N：N通信）。
* 監視功能：教師機能對學生實驗進行隨機監視，檢查學生硬件連接和軟件編程是否正確并動態顯示學生運行狀態。
*仿真功能：教師機能對學生實驗進行仿真運行與監視，檢查學生軟件編程是否正確并動態顯示學生運行狀態。
*.實驗室局域網實驗教學 假如每套“PLC實驗裝置”均配上電腦，可構成PLC實驗室局域網，進行網絡化教學實驗。
二、基本實驗內容
1、 可編程控制器的基本指令編程練習
2、 裝配流水線的模擬控制
3、 LED數碼顯示控制
4、 五相步進電機的模擬控制
5、 十字路口交通燈控制
6、 液體混合裝置控制的模擬
7、 三層電梯控制系統的模擬
8、 機械手動作的模擬
9、 四節傳送帶的模擬
10、 天塔之光
11、 水塔水位的控制
12、四相步進電機的實物控制(選配模塊實現)
13、小直流電機的實物調速控制(選配模塊實現)
14、三相交流異步電動機驅動實物控制（選配模塊實現）
15、 軋鋼機控制系統模擬（選配模塊實現）
16、 郵件分揀系統模擬（選配模塊實現）
17、 霓虹燈飾模擬（選配模塊實現）
18、 運料小車控制模擬（選配模塊實現）
19、 組態棒圖實驗教學（選配軟件實現） |
|
